.設備主要組成部分及相關配置
l 機械部分：
1. 轉盤機構，四個工位，三個位在工作同時，另一工位可以上下料；
2. 上料盤和操作平臺機構；
3. 抽真空封裝工位，具備電解液收集，抽真空系統跟腔體分離機構，抽真空和充氣管路分離機構；
4. 切邊機構，切刀位置可調節適應不同的電池寬度，各二組）切刀底板、切刀座、切刀、導套導柱、直線導軌滑塊、氣缸；
5. 控制電路機構；
6. 轉盤和精密分割器轉動機構；
7. 底板和機架機構與防護鈑金門；
8. 控制面板；
9. 氣路路系統；
l 電氣及標準件配置：
1. 可編程控制器PLC：Panasonic；
2. 人機界面：Sanmkoon；
3. 數顯真空壓力開關SUX；
4. 電氣控制器件：Omron/上海二工/正泰；
5. 溫控器：Omron；
6. 固態繼電器：Omron或陽明25A；
7. 熱電偶：臺灣8芯鐵氟龍線；
8. 氣缸:SMC/Airtac；
9. 分割器臺灣品牌；
10. 馬達臺灣SANLY；
11. 導向軸及軸承臺灣品牌防銹；
設備特性說明

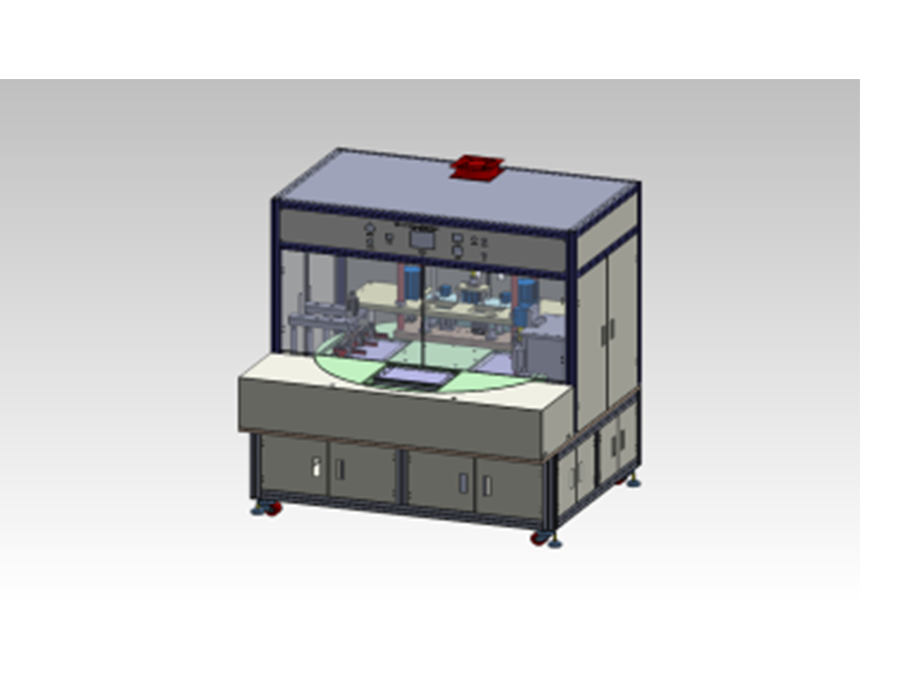

1. 本機采用轉盤式結構，轉盤上開有抽氣封口、補封、切邊、收放料共四個工位，交替轉入真空腔體工位和補封、切邊工位工作，而另一位置取放料；
2. 轉盤分度精度高（用臺灣產凸輪分割器，非同步輪皮帶結構），角度誤差：30sec以內；
3. 封裝工位封頭及發熱體有防熱變形影響結構，確保在加熱狀態下封頭的平行度；
4. 封裝工位封頭偏離對正可通過調節機構調整；
5. 封裝上封頭與刺刀可通過觸摸屏控制自動升起，脫離真空腔以便維修及更換封頭與刺刀；
6. 刺刀采用棱刃口，利于抽真空，且刺破口與封印之間的距離可調；
7. 封頭材質為黃銅，傳熱性能好；
8. 封頭結構為L形可拆式，方便更換封頭；
9. 上下封頭的溫度可通溫控器面板按鈕調節設定且溫度的當前值與設定值都可通過；其LCD顯示屏顯示，直觀明了便于操作且具有超溫報警功能；
10. 測溫熱電偶為臺灣進口8芯鐵氟龍熱電偶線，耐高溫、耐腐蝕；
11. 具有氣缸壓力可調壓板，壓緊電池利于抽除電池內所有的氣體；
12. 本機具有防電解液污染電池的功能，設置有一電解液單向流動裝置，防止電解液在開腔時流出；
13. 本機采用可編程控制器PLC現實自動控制，采用觸摸屏實現人機對話，操作方便；
14. 真空時間及封裝時間都可在觸摸屏上設定；
15. 真空度值可通過數顯真空壓力表檢測并顯示，并可根據工藝要求設定其真空值；
16. 抽真空管為4分鋼絲管；
17. 切邊機構有寬度調節功能，可按照不同的電池寬度調整切刀位置；
18. 切出來的氣囊邊料有專用廢料邊收集盒，減少電液對機器和人員的污染；
19. 所有零件均有表面處理，以防電解液腐蝕；
20. 真空腔村質為合金鋁，表面氧化處理，可防腐蝕；
21. 本機操面有保護安全門，及雙按鈕起動；
設備技術參數：
1. 適應產品規格：長（100—420）×寬（100—300含氣囊）×厚（2—20）以內
2. 封頭長度：420mm；
3. 封印寬度:2-8mm（可定制）；
4. 產能:300--600EA（根據電池型號大小而定）；
5. 轉盤分割精密度：角度偏差≤30”
6. 溫度：≤250±1℃溫度誤差±2℃，雙面加熱，溫度異常自動報警；
7. 真空度：-95~98Kpa（當外界氣壓為1個標準大氣壓時）；
8. 封頭壓力：0—0.6MPa可調，調節精度為0.02MPa；
9. 封頭平行度：±0.01mm；
10. 機器空轉工作周期:小于15秒/次；
11. 設備產品的合格率：因本機造成的壞品≤1.0%；
12. 設備故障率：≤5%（只由設備造成的故障）；
動力配置及安裝參數
1. 配置電源：220V/50Hz；功率：1.8KW；
2. 壓縮空氣：≥0.6MPa；
3. 真空源：-100KPa，流量≥6L/Min；
4. 設備重量：約1200Kg；
5. 設備尺寸：長1.80米、寬1.80米、高1.81米；
設備一般配置和標準
1．設備外觀顏色:客戶提供色板。
2．設備噪音≤80 db.
3．設備符合國家有關機電設備的安全標準，沒有明顯或潛在的設計安全隱患。
4．隨機附送中文操作說明書和設備維修手冊.
5．隨機交付機器的電器控制圖，氣動控制圖，和外購部件說明書等資料。
6．甲方提供乙方有關品種更換的各部件清單和圖紙。
7．提供易損件清單，包含名稱，單機數量，規格型號或圖紙等信息。
